VRV-S系列全效大金家用中央空调震撼上市！

全新的三管制系统，开启NEW LIFE STYLE，引领家用中央空调的新革命！

2014年大金家用中央空调与您的楼盘携手共进，彰显高端品牌魅力！

突破以往空调的限制，真正做到"温度、温度、气流、洁净度"四维一体的全效空气调节系统；

重新定义了家用中央空调。不仅是冷暖、温度、气流、新风、厨卫空调的相互结合；

自由呼吸

纯效新风净化，超溥室内机，PM2.5净化超薄室内机，过滤系列全热交换器。大金空气净化解决方案，即可引入新风，又可有效去除PM2.5及汽车尾气中的二氧化硫/二氧化氮等有害物，带来健康空气。

温湿平衡

温湿平衡3D气流室内机，温度湿度双重独立控制，带来更舒适的3D气流体感享受。

舒适空间

厨房、浴室用室内机，克服油烟与湿气难题，专为厨房/卫浴量身定制的空调形式。

VRV-S系列全效大金家用中央空调，跨时代冷媒多联卫浴空调，带来清爽！

解决了卫浴空间高湿的难题，大金首次将卫浴用空调引入冷媒多联系统，一机多用五种模式，冬暖夏凉又干燥清爽，带来卫浴空间装潢新革命。

大金空调卫浴用嵌入式内机

五种模式可选：

1.有效制冷：夏季悠然享受沐浴和妆扮；

2.高效制热：高温度大风量热风送出，保持浴室整体温暖，且避免浴霸强光刺眼；妆扮；

3.四季干燥：高效除湿，一年四季保持卫浴空间干爽健康；妆扮；

4.空气干衣：梅雨高湿季节解决晾衣烦恼；妆扮；

5.独立换气：迅速排出湿气及异味，保持卫浴空气清新。

专业防潮防霉，安全健康

专用防潮防霉滤网，防霉等级为最高等级0级，遥控器符合IPX4防水等级，表示可以受任意方向的水飞溅而无有害影响。

VRV-S系列全效大金家用中央空调，跨时代冷媒多联厨房空调，告别闷热!

克服中式厨房油烟难题，大金首次将厨房用空调引入冷媒多联系统，显著改善夏季燥热的烹饪环境，引领高档楼盘舒适空气新理念。

舒适全效：高耐久厨房用嵌入式内机。

抗油污高耐久的面板和滤网，长期使用依然保持高性能。

高耐久的防油滤网，油烟过滤效率高，保证机器正常运转。采用宽翅片间距的华夫片，在保证热交能力的同时，减少油污附着。采用平滑的翅片设计，进一步减少油污附着，确保使用寿命。

科学送风，烹饪准备时清凉，烹饪时无燥热。自动干燥运转，耐久安心。

VRV-S系列全效大金家用中央空调，温度湿度双重控制，告别黄梅天气，凉爽更健康！

温湿平衡

3D气流超薄风管式室内机与温湿平衡3D气流超薄风管式（智能感知）室内机。

智能自动除湿，控制更适宜的湿度

自动除湿模式：度假型别墅或临海或居山中，温度较大，若无人打理，家居内装容易发霉。利用温湿平衡型室内机开启自动除湿功能，有效控制合理湿度，保证房间干燥，提升楼盘价值！

不降温除湿，创造更健康的更舒适的冷暖环境

清爽模式：制冷时降低室内温度，室内温度不用设定太低，也能拥有凉爽的体感，舒适更健康。

贴心睡眼模式：一键控制更适宜的人体睡眠温度与湿度，为家人营造良好的睡眠环境。

VRV-S系列全效大金家用中央空调，智能灵活的控制系统，品质楼盘新潮流！

大金智能家居控制系统，即可随时随地远程操控家里的空调，又可实现对全屋各类电器设备的控制，大大提升楼盘价值，开启智能控制新时代。

DS-AIR远程操控系统

通过智能手机或平板电脑控制中央空调的智能操控系统

大金DS-AIR远程操控系统，通过在面板上的简单操作，即可实现对家里空调、地暖及新风的随时控制，用日程设定规划一天的生活，操作简单清晰。

大金MODBUS转接组件，与门禁和其它电器设备联动的智能家居集成控制板DTA116A621。

MODBUS转接组件通过MODBUS协议并提供RS-485接口，接入智能家居系统，通过第三方控制公司开发，实现与家居设备的联动控制，一键开启智能生活。

VRV-S系列全效大金家用中央空调，绿色新风，打造会呼吸的健康房子！

城市环境日益恶化，随着生活质量的提升，业主对于空气健康越发关注。大金新风净化解决方案，有效改善室内空气质量，带来绿色健康的家居环境，为您打造会呼吸的楼盘。

纯效新风净化超薄风管式PM2.5净化超薄风管式内机

纯效新风净化型：引入新风的同时高效除PM2.5，还能去除汽车尾气中SO2、NO2等有害物质，室内空气清新又健康。

PM2.5净化型：高效室内循环，PM2.5去除率高达99%.

纯效过滤系列/PM2.5过滤系列全热交换器，此内外机是新风系统产品，客户可根据自身需求选配。

静电集尘过滤网，高效去除PM2.5

高性能的PM2.5过滤网，对直径2.5um及以上颗粒物去除率高达99%，对于直径更小的0.5um颗粒物去除率也能高达90%.

超高性能纯效过滤网，有效阻隔汽车尾气中SO2/NO2等有害气体。

VRV-S系列全效大金家用中央空调，舒适宜居，显著提升生活品位！

双电子膨胀阀设计，温度与湿度平衡控制。

室内机的两片热交换器都有独立的电子膨胀阀控制冷媒流量，实现精确的温度控制范围及多达三档的湿度调节。

再热除湿技术，舒适与节能的双重享受。

清爽模式下利用制冷时产生的废热进行再热循环，实现有效热回收，除湿时仅消耗少量电力且在梅雨季节令室内机除湿不再寒风刺骨，带来舒适的同时满足对节能的追求。

突破性的温湿平衡控制技术

室外机采用三客的连接方式，在原先的气管的液管的基础上增加魔力第三根管即高低压管，形成两个回路，实现对湿度及温度的双重控制。

传统除湿技术与温湿平衡控制技术的舒适度对比

1. 双翼双阀再热除湿：温度段与湿度段并联，保持室内出风温度相对恒定，真正做到滤湿不降温；内含两组热交换器与两个电子膨胀阀，温度与湿度分别独立控制；湿度控制相对精确，除湿范围广，效率高；通过回收废热进行再热，节省运行费用。

2. 节流阀控制除湿：温度段与湿度段串联，通过降低制冷效果来控制出风湿度相对接近室温；仅含一个电子膨胀阀，除湿量及温度无法单独调节；除湿范围较窄，除湿效率不高；无热回收功能，技术含量不够，无法充分利用回收能源。

3. 常见空调除湿：湿度优先控制，全制冷除湿，不考虑除湿时的人体感受；在普通室内机的基础上增加一个湿度感应探头，利用控制程序，只能自动除湿；除湿范围较窄，环境容易复湿，适用性不强；无热回收功能，不能充分利用能源。

大金家用中央空调，静音运转，宁静舒适

大金独有的室内机风扇静音技术，风扇叶片3D翼片设计，旋转轴设计，叶片错位设置，非等距叶片排列等一系列技术来保障内机噪音的最小化。

室外机V-cut风扇设计

大金家用中央空调室外机的V-cut翼型型风扇，从鸟类翼端获取了灵感改善了风扇叶片的形态，以获得更好得运转性能，并进一步降低室外机运转音。

翼型叶片设计，可使气流更加均匀，同时能够减少气流损耗，降低输入功率。

结合四种特殊除霜机制，保障冬季持久高效制热

积灰学习除霜机制：

对比每次除霜前后的数据，大金机组可准确判断因积灰所引起的换热效率的变化，从而减少因换热器污染而造成的无效除霜。

部分负荷除霜机制：

在不同负荷状态下，根据相应准则来判断是否需要除霜，从而避免不必要的除霜制热损失。

系统满负荷运转时，根据室外机的换热温差变化准确判断除霜时机；

部分负荷时，根据室外机的换热效率变化准确判断除霜时机。

高湿环境除霜机制：

环境湿度越大，机组越容易结霜，大金机组可通过每次除霜数据判断外界环境湿度情况，能更加准确进行除霜运转，避免无效除霜或结霜过多等情况出现。

低温环境除霜机制：

不易除霜时，适合延长制热时间以降低除霜制热损失。当室外温度更低时，机组自动根据外气温度对温度传感器探测数据进行修正，使得数据更加真实，从而保证除霜时机更加精准。

大金家用中央空调，先进技术力保证设备长效稳定运行！

可靠的品质才能真正打动业主的心，大金秉承了一贯的经营理念，在中国成立了自己的研发团队，辅以各项先进技术，生产设备及流水线，制造出让业主安心使用的大金全效家用中央空调系列产品。

适合的"心脏"，是持久稳定动力的可靠保障

压缩机是空调系统中至关重要的心脏部件，其性能的优异和空调系统整体性能息息相关。大金积累了多年的压缩机开发及生产经验，不断寻找各种中央空调系统与压缩机之间的技术平衡点，为每一款室外机匹配合适的心脏。

高效，静音，耐久的摆动式压缩机

强力磁阻直流变频摆动式压缩机使转子和叶片结合成一体，解决了由于转子与叶片摩擦造成的磨损及冷媒泄露。压缩机效率提高的同时更静音、更耐久。而转子式压缩机由于转子和叶片之间存在机械摩擦，造成磨损及冷媒泄露，效率降低。同时摩擦产生噪音的同时也影响压缩机的使用寿命。

摆动式压缩机和涡旋式压缩机比较

摆动式压缩机和涡旋式压缩机结构不同，因此在不同运转情况及容量下，其性能也会有所不同，大金经过多年试验和无数次计算，贴合空调系统实际运转情况，选配不同容量下适合的压缩机形式，保障节能又舒适。

高低压腔直流变频涡旋式压缩机运行稳定，更有全新V动力。

压缩机功能原理对比

大金家用中央空调，芯片液冷恒温技术！

室外机在运转时，变频主板会产生大量的热量，若主板温度异常升高，会导致运行速率下降，并影响系统的稳定性。大金于2011年在业内首选采用CoolMAX芯片液冷恒温技术，通过深入的优化导热设计，进一步提升变频主板冷却效率。同类液冷降温技术也被运用于多种高科技先进电子产品中，如高速大容量运算电脑等。

业内独有超级金属涡盘：

压缩机涡盘采用业内独有的高强度超级金属，采用与世界顶级赛车V型发动机相同的加工工艺，使压缩腔承压能力大幅提升2.4倍，有效减小涡盘壁厚，更使涡盘高度提升约20%，增加腔体容积1.5倍，大幅提升冷媒压缩量，进而实现超大容量的压缩机构造。

高性能导热橡胶的应用，结合大金业内首创的芯片液冷恒温技术，使变频主板的冷却效率进一步提升。

智能控制主板，HIG智能控制主板，作为实现变冷媒流量中央空调系统技术的核心技术，可谓大金商端技术研发力的结晶。它高度集成，面积减少，同时也降低了故障的发生率。

冷媒压力探测技术，系统运行稳定更高效。

对系统冷媒状态的快速准确探测是机组稳定高效运转的保证。大金家用中央空调VRV住宅用S系例不仅通过温度传感器探测机组运转状况，更通过高压，低压压力传感器，迅速、全面、准确的探测系统冷媒状况，使机组运行稳定更高效。

低压压力保护：

通过测量吸气管的压力数据来保护压缩同免受低压瞬间变化带来的影响。较普通采用温度传感器来进行低压保护的方式，其反应更迅速，更能体现设备即时的运转状况。

高压压力保护：

保护压缩机免受高压瞬时变化带来的影响。

SMT封固技术，整块电脑控制板采用SMT封固技术，实现电脑板高耐久机能，轻松应对多种恶劣环境。

抑制高次谐波及电气噪音功能

大金一直致力于变频技术在空调系统中的运用，特别在抑制高次谐波及电气噪音方面经验丰富。通过滤波主板，结合多种其他部件及措施，有效抑制高次谐波的产生以及电气噪音。

关爱地球的每一天，保护人类健康，全面对应于ROHS指令。

ROHS全称为[电气电子设备禁止使用特定有害物质指令]。该指令规定在电气电子设备中禁止使用以下六种有害物质[铅、汞、镉、六价铬、聚溴二苯（PBDE）或聚溴联苯（PBB）]。该指令的宗旨在于保护人类健康和保证报废电子电气设备的回收和处理合乎环境要求。

保护臭氧层，防止地球温暖化。大金采用R410A冷媒，不含破坏臭氧层的氯元素对臭氧层的破坏系数（ODP）为0。

VRV-S系列全效大金家用中央空调，满载众多强大功能！

全效大金家用中央空调——VRV住宅用S系列，在常见家用中央空调的基础上，通过突破性技术革新，在原有系统上搭载了第三根魔力管即高低压管，做到超越冷暖的"温度、湿度、气流、洁净度"四维一体全效空气调节。

1. 卫浴用嵌入式室内机。

2. 房间内室内机：纯效净化薄型风管式；PM2.5净化薄型风管式；单向气流嵌入式；智能感知3D气流风管式。

3. 温湿平衡3D气流超薄风管式室内机（智能感知）。

4. 高耐久厨房用嵌入式室内机。

5. 高低压管—魔力第三根管，气管，液管，新风引入管。

6. 稳定可靠的冷媒系统使用更安心：大金家用中央空调属于冷媒多联系统，与传统的水系统相比，大大减少了安装所需的吊顶空间，降低系统设计要求，节省安装成本，室内外机间都采用了冷媒管连接，无漏水隐患，使用更安心。

超值安心，灵活自由，高档楼盘不二之选。

开发商配送家用中央空调，先期充分地考虑空调设计元素，如室外机的摆入位置，冷凝水的排放管路等，能让楼盘项目拥有更好的户型结构，节省室内与室外空间，大幅提高楼盘销售和使用的双重价值。

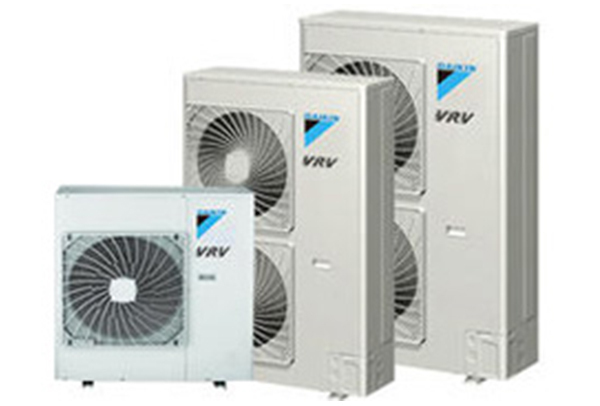

室外机小型化，外墙整洁利落

大金家用中央空调系列室外机尺寸小巧，方便放置于飘窗及设备平台；统一配送时，楼盘外墙整体美观整洁；低矮型的5/6HP，满足紧凑型外立面的楼盘需求。小巧型的室外机高度仅823mm；可直接放置于飘窗下，无需单独设置设备阳台，可以直接利用窗下的空间。大容量10/11/12HP室外机小型化，采用侧出风的形式，可以直接安装于狭窄的设备平台，摆放更便利。

室外机容量精确匹配户型大小

室外机容量划分精细，从4HP到12HP仅以1HP为间隔。从60平方的单身公寓到260平方的别墅，室外机容量均能精确匹配户型大小。彻底摆脱"大材小用"带来的初投资浪费或"将就着用"造成的舒适度低和售后投诉隐患。

大金家用中央空调，压缩机及风扇无级变频技术，稳定又高效！

双效涂层保障翅片长久高效换热：亲水涂层保障空调系统冬季制热运转时不易结霜。耐腐蚀涂层保障有效减缓大气污染对热交换器的腐蚀。

铜管内螺纹优化设计：大金经过上万次的模式计算与试验验证，力求开发出最适合的内螺纹钢管形式，实现更高效的换热效果。

多列小管径冷媒管设计：采用多列小管径的设计，铜管管径仅7毫米，不断挑战加工极限，创造更好的换热效率。

全新高性能翅片：室外机采用不易积水积灰的翅片，保证化霜后水分快速排除，保证系统的换热效果。室内机采用换热效率更高的致密翅片，提高效率。

VRV住宅用S系列大金中央空调系统采用直流变频技术。压缩机变频控制主板实现高精度无级变频调速，成就系统的高效节能运转。

风扇变频控制主板采用高精度无极调速变频器进行精准控制，进一步降低系统能耗。室外机采用直流风扇电机，电机效率大幅提升，有效降低室外机消耗功率。

D.I.S.O.回路不但可增加液态冷媒量，也可提高冷媒流速，提高换热效率。

大金家用中央空调，节能设计全面降低使用成本！

随着气候的变化，空调使用时间不断延长，空调节能与否直接影响了业主每月电费的高低。大金全效家用中央系统具有高效的IPLV(C)值，同时新改进了热交换器等多种部件，让业主拥有高节能性的空调系统。

例真实的能耗，取决于系统实际运行时的各种变化条件，IPLV(C)值更能科学地体现多联机产品的节能性。

高效冷媒预测控制技术，更快速达到设定目标值。

通过预测冷媒的动向和下一步的冷媒状态，以更佳的状态控制压缩机与电子膨胀阀等各部件，在短时间内更稳定更快速地达到目标值。

加强了重要部件如：变频压缩机，电子膨胀阀的灵活负荷对应，快速启动、精确控温。

避免不必要的冷媒浪费量，能更精确的对应室内负荷要求。
